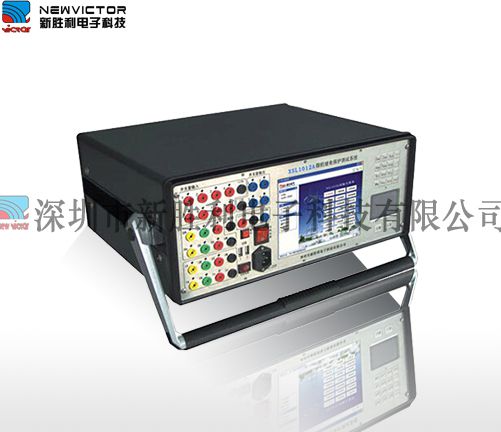

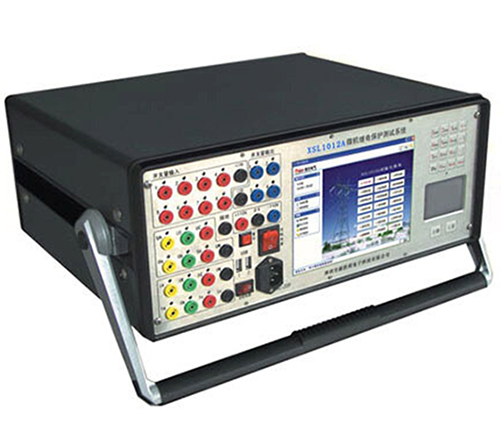

新胜利 XSL1012A继电保护综合测试仪



XSL1012A继电保护综合测试仪产品特点1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。


方案咨询热线:
0755-83975270,83748130,83748156

  • 新胜利 XSL1012A继电保护综合测试仪
  • 新胜利 XSL1012A继电保护综合测试仪
  • 产品详情
  • 相关产品
  • 相关案例
  • 资料下载
  • XSL1012A继电保护综合测试仪产品介绍    Product Introduction




    XSL1012A继电保护综合测试仪产品特点    Product Characteristics


    1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。

    XSL1012A具有标准的六相电流,六相电压同时输出,电流30A/相,电压125V/相。六相电流并联可达180A。其中,XSL1012A为内置工控机型,XSL1012B为不带工控机型,只能外接笔记本电脑操作。该两款机型的使用方法及技术参数完全相同。

    2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

    3、单机独立运行,内置高性能工控机,主频300--600MHz,RAM内存512M,4G大容量CF卡,运行Windows XP操作系统。

    4、国内同行业首先采用进口拉丝不锈钢面板,不锈钢键盘,同时采用触摸式鼠标,克服了轨迹球鼠标操作不灵活、容易损坏的缺点,并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

    5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

    6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

    7、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

    8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

    9、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

    10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

    11、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。



    XSL1012A继电保护综合测试仪产品参数    Product Parameters


    1、交流电流源:

    幅值范围:6×(0-30A)/相;精度:0.2%;

    六相电流并联输出最大值:180A;

    相电流长期允许工作值:10A;

    功率:300VA/相;

    六相并联最大功率:900VA;

    六相并联最大输出时允许工作时间:10s;

    频率范围:0--1000Hz;精度:0.001Hz;

    谐波次数:2--20次;相位:0--360°;精度:0.1°;

    2、直流电流源:

    幅值:15A/相;功率:150VA/相;精度:0.2%-0.5%

    3、交流电压源:

    幅值范围:6 ×(0--125V)/相;精度:0.2%;

    线电压范围:0--250V;

    相电压/线电压输出功率:70VA/100VA;

    频率范围:0--1000Hz;精度:0.001Hz;

    谐波次数:2--20次;

    4、直流电压源:

    相电压输出幅值:0--±150V;精度:0.2%-0.5%

    线电压输出幅值:0--±300V;

    相电压/线电压输出功率:90VA/180VA;

    5、开关量端子:

    开关量输入端子:8对;

    空接点:1--20mA,24V 装置内部有源;

    电位翻转:0--6VDC为低电平;15--250VDC为高电平;

    开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A;

    6、时间测量范围:

    范围1ms~9999s;测量精度1ms;

    7、体积重量:

    体积470 (mm)×405 (mm)×185 (mm);约20Kg;

    8、电源:

    AC220V±10%;50Hz;10A;



    XSL1012A继电保护综合测试仪产品证书    Product Certificate


    通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求。













    营业执照(副本)2015

    组织机构代码证2015(副本)

    ISO9001中文ISO9001英文



    XSL1012A继电保护综合测试仪售后保障    After-sales Service


    售前服务承诺:提供专业咨询;提供详细资料;提供合理报价。

    售后服务承诺:提供相关的技术培训和技术资料。质量问题:1个月内免费退货;1年内免费换货;3年内免费维修;终身维护。



    联系购买    Contact US


    公司:深圳市新胜利电子科技有限公司

    地址:深圳市南山区高新科技园北区宝深路科陆大厦A座12楼

    电话:0755-83975270;83748130;83748156;

    客服QQ:357524926720528670853367292332441626794

    传真:0755-83975279

    网址:http://www.sznew-victor.com

    E-mail::xsl@sznew-victor.com
