BPXZ-XSL便携式电缆耐压试验装置



产品别称:变频谐振、变频串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压串联谐振装置、串联谐振、电缆耐压试验。

方案咨询:
0755-83748942

  • BPXZ-XSL便携式电缆耐压试验装置
  • BPXZ-XSL便携式电缆耐压试验装置
  • BPXZ-XSL便携式电缆耐压试验装置
  • BPXZ-XSL便携式电缆耐压试验装置
  • BPXZ-XSL便携式电缆耐压试验装置
  • 产品详情
  • 相关产品
  • 推荐产品
  • 销量产品
  • BPXZ-XSL便携式电缆耐压试验装置产品介绍    Product Introduction


    BPXZ-XSL便携式电缆耐压试验装置主要针对10kV、35kV、110kV、220kV(330kV)、500kV(750kV)变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

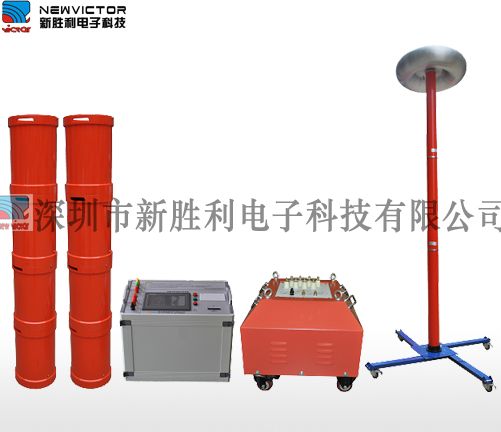

    BPXZ-XSL便携式电缆耐压试验装置主要由变频控制电源、励磁变压器、电抗器、电容分压器、补偿电容器(选配)组成。

    产品别称:变频谐振、变频串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压串联谐振装置、串联谐振、谐振耐压试验。

    BPXZ-XSL便携式电缆耐压试验装置产品特点    Product Characteristics


    1.第5代DSP变频高度集成技术。

    2.通过蓝牙可*实现无线控制传输。

    3.有线可外接鼠标或电脑,数据实时监测读取操作。

    4.工作模式:全自动模式、手动模式、自动调谐手动升压模式。

    5.存储、打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。

    6.体积小、重量轻、易操作,单件设备的重量是传统1/5。

    7.采用灌封浇注工艺且使用高强度高绝缘性能的玻璃丝缠绕外筒。

    8.8寸超大彩色LED液晶触摸显示屏,变频电源可纵向横向和双向选择,适合现场操作观察。

    9.装置输出纯正弦波,电源是谐振式滤波电路,波形畸变率≤1%。

    10.多重保护功能,具备高压过压保护、放电保护、低压过流、过流保护,以及失谐保护、零位闪络保护、紧急停机、欠压保护。

    11.测量精度1.0级。

    BPXZ-XSL便携式电缆耐压试验装置产品参数    Product Parameters


    额定输出电压

    0-1200kV(AC有效值)及以下

    输出频率

    20-300Hz

    测量精度

    系统有效值1.5级、1.0级;

    谐振电压波形

    正弦波波形畸变率≤1%

    温升

    额定负载下连续运行60min后温升≤65K

    品质因数

    装置自身40-100(根据容量确定),*大负载下Q≥30

    频率调节细度

    0.1HZ

    不稳定度

    ≤0.01%

    工作电源

    单相220V或三相380V±10%、工频50Hz±5%

    规格
    型号

    产品配置

    试验对象

    激励变压器规格(kVA/kV/kg)

    变频电源
    (kW)

    电抗器
    (kVA/kV/H-kg)

    电容分压器
    (kV/pF)

    电压等级(kV)

    截面积
    ( mm²)

    长度(km)

    运行频率
    (Hz)

    试验电压(kV)

    激励变输出端选择(kV)

    22/22

    1.5kVA/1.5kV/
    0.4kV-30kg

    5.5kW/220/
    380V

    单节(共一节)22kVA/22kV/
    -20kg

    30kV/3000

    pF

    10kV

    630 mm²

    0.2km

    30-300Hz

    ≤22kV

    1.5kV

    300 mm²

    0.5km

    120 mm²

    0.6km

    25 mm²

    1km

    44/22

    3kVA/1.5kV/
    0.4kV-35kg

    5.5kW/220/
    380V

    单节(共两节)22kVA/22kV/
    -20kg

    30kV/3000

    pF

    10kV

    630 mm²

    0.6km

    30-300Hz

    ≤22kV

    1.5kV

    300 mm²

    1km

    120 mm²

    1.2km

    25 mm²

    2km

    88/22/

    44

    6kVA/1.5/3kV/
    0.4kV-50kg

    5.5kW/220/
    380V

    单节(共两节)44kVA/22kV/
    -40kg

    50kV/2500

    pF

    10kV

    630 mm²

    1.5km

    30-300Hz

    ≤22kV

    1.5kV

    300 mm²

    2km

    120 mm²

    2.5km

    25 mm²

    4.5km

    10kV电气设备

    30-300Hz

    ≤42kV

    3kV

    132/22

    6kVA/1kV/
    0.4kV-48kg

    5.5kW/220/
    380V

    单节(共三节)
    44kVA/22kV/
    -40kg

    30kV/3000

    pF

    10kV

    630 mm²

    2km

    30-300Hz

    ≤22kV

    1kV

    300 mm²

    3km

    120mm²

    4.5km

    25mm²

    7km

    176/22

    7.5kVA/1kV/
    0.4kV-55kg

    7.5kW/220/
    380V

    单节(共四节)
    44kVA/22kV/
    -40kg

    30kV/3000

    pF

    10kV

    630mm²

    2.5km

    30-300Hz

    ≤22kV

    1kV

    400mm²

    3.5km

    300mm²

    4km

    120mm²

    5.5km

    25mm²

    9km

    220/22

    10kVA/1kV/
    0.4kV-60kg

    11kW/220/
    380V

    单节(共五节)44kVA/22kV/
    -40kg

    30kV/3000

    pF

    10kV

    630mm²

    3.5km

    30-300Jz

    ≤22kV

    1kV

    300mm²

    5km

    300mm²

    5km

    120mm²

    7km

    25mm²

    11.5km

    264/22

    12kVA/1kV/
    0.4kV-65kg

    11kW/220/
    380V

    单节(共六节)44kVA/22kV/
    -40kg

    30kV/3000

    pF

    10kV

    630mm²

    4km

    30-300Jz

    ≤22kV

    1kV

    300mm²

    6km

    120mm²

    7.5km

    135/54

    7.5kVA/1.5/3kV/
    0.4kV-55kg

    5.5kW/220/380V

    单节(共四节)
    33.75kVA/27kV/
    -45kg

    60kV/2500

    pF

    35kV

    300mm²

    1km

    30-300Hz

    ≤52kV

    3kV

    120mm²

    1.2km

    10kV

    630mm²

    2km

    30-300Hz

    ≤22kV

    1.5kV

    300mm²

    3km

    10kV电气设备

    30-300Hz

    ≤42kV

    3kV

    注:可根据试品对象参数定制解决方案

    BPXZ-XSL便携式电缆耐压试验装置产品证书    Product Certificate


    通过ISO9001国*质*管理体系认证、 制造计量器具许可证、GB/T19001-2008质*管理体系要求、GB/T24001-2004环境管理体系要求。

    营业执照(副本)2015

    组织机构 2015(副本)

    ISO9001中文

    ISO9001英文

    BPXZ-XSL便携式电缆耐压试验装置售后保障    After-sales Service


    售前服务:提供专业咨询;提供详细资料;提供合理报价。

    售后服务:提供相关的技术培训和技术资料。质*问题:1个月内免费退货;1年内免费换货;3年内免费维修;
